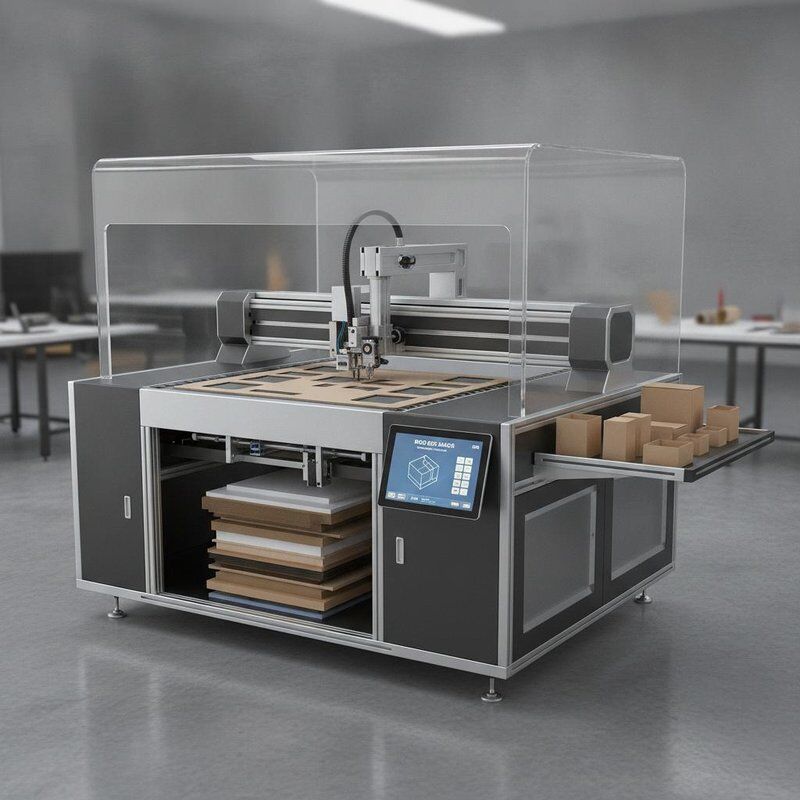

دستگاه ساخت جعبه های سفت طراحی شده برای نمونه سازی و تولید دسته کوچک سفارشی با برش مواد انعطاف پذیر

قاب فولادی یکپارچه از فولاد ضخیم شده با کربن بالا جوش داده شده است و از عدم تغییر شکل یا لرزش تحت عملیات طولانی مدت با سرعت بالا اطمینان حاصل می کند. عملکرد مکانیکی پایدار را ارائه می دهد و دقت برش و طول عمر دستگاه را تضمین می کند.

سیستم مکش داخلی که به طور هوشمند مناطق خلاء را بر اساس اندازه مواد فعال می‌کند، نگه‌داری قوی‌تر و یکنواخت‌تر را ارائه می‌دهد و به طور قابل توجهی صافی ورق را بهبود می‌بخشد. از بلند شدن و جابجایی لبه ها جلوگیری می کند و برای تخته های نازک و ضخیم مناسب است.

دو سر کار که به طور مستقل هدایت می شوند، به چندین ابزار اجازه می دهند به طور مداوم کار کنند و ابزارها بین ماژول ها قابل تعویض هستند. بنابراین، یک دستگاه برش، چین، شیار، و رسم را انجام می دهد. با حداکثر ضخامت برش 50 میلی متر، دستگاه با تخته راه راه، تخته خاکستری، مقوا، فوم نازک، چرم و سایر مواد ورق سازگار است و نیازهای نمونه سازی روزانه را برآورده می کند.

سیستم تنظیم خودکار ابزار داخلی، تنظیم خودکار با یک لمس و جبران طول را پس از تغییر ابزار، بدون نیاز به کالیبراسیون دستی، فعال می‌کند. این تغییر سریع با دقت بالا را تضمین می‌کند. سیستم انتقال سروو با دقت بالا، دقت برش را تا 0.05 ± میلی‌متر ارائه می‌کند و لبه‌های تمیز و بدون سوراخ ایجاد می‌کند.

می‌توانید مستقیماً فایل‌های CAD، AI، یا DXF را وارد کنید و مسیرهای برش را با یک کلیک ایجاد کنید، که به دستگاه اجازه می‌دهد هر شکل پیچیده‌ای را با منحنی یادگیری صفر برش دهد.

اجزای کلیدی در برابر گرد و غبار و زباله محافظت می شوند و در نتیجه نرخ خرابی پایین و تعمیر و نگهداری معمولی ساده ایجاد می شود. علاوه بر این، مصرف کم انرژی، عملکرد سازگار با محیط زیست و مقرون به صرفه را تضمین می کند. بهینه سازی مسیر هوشمند، پردازش سریع، کوتاه شدن چرخه نمونه سازی و پاسخگویی سریع به درخواست های نمونه مشتری را امکان پذیر می کند.

1. شیار (V/U-Groove)

شیار V/U قابل تغییر، شکل دهی یک مرحله ای برای مواد سفت و سخت و نرم.

2. برش قالب نیمه برش

برش قالب نیمه برش، لایه بالایی را فقط برای قطعات آسان پارگی و اتصال برش می دهد.

3. ایجاد

چروک شدن یکنواخت، بدون ترک یا چروک در هنگام تا شدن.

4. برش کامل قالب

بدون نیاز به قالب، برش کامل دقیق، مناسب برای نمونه برداری دسته ای کوچک. برش با دقت بالا بدون چروک شدن روی کاغذ نازک و بدون ترکیدن لبه روی کاغذ ضخیم.

5.EVA برش

برش نچسب ویژه، برش EVA صاف و تمیز.

6. برش تخته راه راه

برش، چین و شکاف یکپارچه برای بازتولید دقیق ساختارهای کارتن.

7.برش برچسب چسب

قالب برش عمقی با کنترل دقیق که تنها از روی کاغذ صفحه و لایه چسب برش می دهد و در عین حال آستر را دست نخورده باقی می گذارد.

8. برش فوم

قادر به برش با دقت بالا اشکال کانتور پیچیده، کت و شلوار برای پردازش درج بسته بندی های مختلف.

تصویر

نام

مقدمه

سیستم کنترل حرکت

سیستم کنترل حرکت 6 محوره با سرعت بالا: دارایی معنوی اختصاصی، حرکت دقیق سر برش، حرکت منحنی صاف.

چاقوی نوسانی الکتریکی با فرکانس بالا

موتور Maxon داخلی با فرکانس بالا، سرعت تا 18000 RPM، مجهز به تیغه فولاد تنگستن سخت شده مخصوص. به راحتی مواد مختلف سخت و ضخیم (مانند مقوا راه راه، مقوا لانه زنبوری، تخته KT، تخته فوم پی وی سی) را با سرعت بالا، لبه های صاف و مرتب برش می دهد.

ابزار Drag Knife

مناسب برای مواد با ضخامت ≤5mm. سرعت برش سریعتر در مقایسه با چاقوی نوسانی.

مجموعه چرخ چین دار

چهار چرخ چین دار با عرض های مختلف موجود است. بر روی مقواها و مقواهای موجدار مختلف چین های بی نقص ایجاد می کند. چرخ چین دار PVC اختیاری برای چین خوردگی PVC.

قلم پلاتر

یک قلم خنثی و یک قلم روغنی. برای طراحی روی مواد کاغذ/مقوا و برای اشکال زدایی دقیق ماشین استفاده می شود.

پورت انتقال اترنت

انتقال داده های انعطاف پذیر و پایدار، قابلیت گسترش اتوماسیون قوی. از ارتقاء و نگهداری از راه دور پشتیبانی می کند و امکان کنترل ماشین و تماس فایل در یک شبکه محلی را فراهم می کند.

کنترلر مدار مجتمع

کنترلر مدار مجتمع با کارایی بالا (و نه کارت پلاگین مادربرد کامپیوتر). قابل اتصال به هر رایانه معمولی (از جمله لپ تاپ) - بدون نیاز به رایانه شخصی با مشخصات بالا. اگر کامپیوتر از کار بیفتد، می توان آن را به راحتی با یک کامپیوتر معمولی برای کارکرد دستگاه جایگزین کرد.

حفاظت ایمنی

طراحی ساده و ظریف ایمنی ضد برخورد. دستگاه پرده نور مادون قرمز داخلی با پاسخ حساس، تضمین ایمنی اپراتور و عملکرد قابل اعتماد دستگاه.

صفحه آلومینیومی لانه زنبوری درجه حمل و نقل هوایی + میز کار PVC متخلخل

اولین استفاده در صنعت از صفحه آلومینیومی لانه زنبوری درجه حمل و نقل هوایی: محکم، مقاوم در برابر آب و هوا، صاف بودن بالا، به راحتی تحت بار سنگین تغییر شکل نمی دهد. گردش هوای صاف از طریق ساختار داخلی لانه زنبوری. مکش خلاء منطقه ای اختیاری - جریان هوا قوی و نیروی نگهدارنده بالا. میز کار PVC متخلخل نتایج چروک بهتری را ارائه می دهد.

صفحه نمایش لمسی

تنظیم دقیق دیجیتال و ذخیره سازی از پیش تعیین شده برای عمق و فشار چاقو از طریق صفحه نمایش لمسی. پارامترهای مختلف برش را برای کنترل راحت دستگاه تنظیم کنید.

ماژول پمپ هوا

ماژول پمپ هوای خلاء قدرتمند مواد را روی میز کار محکم نگه می دارد و پردازش شخصی محصول را از طریق سیستم کنترل حرکت امکان پذیر می کند.

ماژول تعیین موقعیت لیزری

ماژول موقعیت یابی با مکان نما دوگانه امکان برش سریع و دقیق مواد چاپی را با استفاده از موقعیت یابی دو نقطه ای دستی می دهد.

تشخیص میز کار

سنجش خودکار داده های صافی میز کار از طریق ماژول تشخیص میز کار. بازخورد به مرکز کنترل برای جبران دقت پلت فرم، دستیابی به صافی ثابت.

تصویر

نام

مقدمه

ابزار شیار کردن تخته خاکستری

به طور خاص برای شیار کردن تخته خاکستری طراحی شده است. قابل تنظیم چند زاویه: 0 تا 135 درجه آزادانه قابل تنظیم است.

ابزار شیار کردن مقوا

برای شیار کردن مقوا طراحی شده است. خود تطبیق پذیر با میز کار، با طراحی ضد نفوذ. به راحتی به شیارکاری با دقت بالا برای مقوا دست می یابد.

ابزار شیاربندی V-CUT

اسدارای شیاربندی برای تخته لانه زنبوری، تخته KT و بسیاری از مواد دیگر، با زاویه قابل تنظیم 0°~120°

ابزار شیار کردن قاب عکس

شیار 90 درجه ثابت، به ویژه برای قاب عکس، صفحات انعطاف پذیر، تخته های جاذب صدا، و غیره برای شیار با زاویه 90 درجه.

ابزار برش بوسه

طراحی شده برای برش بوسه (نفوذ جزئی) مواد خود چسب، فیلم های تبلیغاتی با نور پس زمینه و غیره. هنگامی که با سیستم ثبت دوربین دقیق استفاده می شود، اشکال پیچیده نامنظم را می توان به راحتی برش داد.

ابزار لرزش 2 میلی متری

ابزار برش ارتعاش فوم با ضربه ارتعاشی 2 میلی متری، مخصوص برش مواد فوم تا ضخامت 50 میلی متر، مانند فوم مروارید EPE، فوم EVA، اسفنج و غیره.

سیستم ثبت دوربین

برش سریع و دقیق مواد چاپی از طریق سیستم ثبت دوربین. ماژول مرتب‌سازی وظایف QR یکپارچه، راه‌اندازی خودکار کار را برای تولید دسته‌ای کوچک دسته‌های مختلف محصول امکان‌پذیر می‌کند.

جدول عملیات مجزا

یک میز عملیات مستقل برای قرار دادن راحت کامپیوتر.
